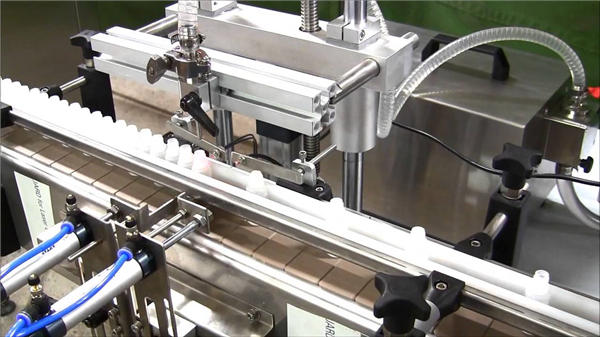

Nagy sebességű automatikus e-folyadék-palack töltőgép

Az NP-MFC nagy sebességű automatikus e-folyadék-palackozó gép

Műveleti precesszió

1. Anyag előkészítése: Elég kész üveg, dugó, fedél és folyékony gyógyszer, dugó és fedél tele legyen rezgéstartó sínvel, és a fedél belső és külső részén legyen.

2. Adagoló palackok: palack adagoló forgóasztal készíti a palackokat (opcionális)

3. Töltés: A palack oszcillációval megtisztítja a palacknyitót a lemez vastag pozicionálásához, a tárcsa ismét szakaszos meghajtójának a feltöltésére, lezárására, fedezésére, csavaros kupakjára való pozicionálásával.A perisztaltikus szivattyú szilikoncsővel történő elszívása, a töltőállomáson ismét a tűvel fel- és lefelé mozgatható, és automatikusan kitölti a palackban lévő folyadékot. A tű minden egyes felfelé és lefelé történő mozgatásával befejezi a feltöltést

4. Dugás: A dugót vibrációs tartály biztosítja a stopperhez, az üveg mozgását a kerekek közti távolságra a stopperhez vezetik, az optikai szál érzékelésen keresztül a hengeres mágnesszelep munkajelének vezérléséhez a henger munka vezérléséhez, hogy a palackgáz működésképtelen legyen. , nem lezárt palackdugó a tányérra gravitációs elv alapján, kerülje el azt a rugót vagy rugólemezt, amelyen mielőtt az instabilitás hosszú idő után megtörténne, így a dugó nagyon pontos

5. Lezárás: Helyezzen be újra egy megfelelő dugót a palack belsejébe úgy, hogy a rögzítőelemhez küldött tárcsát elhelyezi, a csavaros kupakot felhelyezi, hasonló elrendezést rögzít, és elvileg vizelést végez a palack, különféle méretű, teljes, állandóan forgó csavarfedelekkel lefedve az alsó és alsó részét felfelé és lefelé, amikor a palack jobbra megáll, csökken a centrifugálás csapdája fedele csavarfedél befejezése.A csavar kupaktestének állandó nyomatékát kell kialakítania, a palack kupakjának és az üveg menetes csavarodásának megfelelően, a csavaros kupak szilárdságának beállításához a felszerelés után automatikusan elcsúszhat, és elérje azt a célt, hogy a sebesült fedél ne palackok legyen

6. Palackok ki: Forgassa ismét a jó fedelet tartalmazó palackot a palack mellett a szállítószalag-húzóhúzáshoz, húzza végső szállításként a gépen kívül, és vezesse be a következő csomagolási folyamatot

jegyzet

---

Az 1. ábrán látható, hogy a gép egyedi dugót használ, pontosan rögzítve a dugóra.

2. ábra: palack nincs feltöltve, palack nincs dugón, nincs dugó fedél funkció.

3, sürgõs leállítás kapcsolóval, automatikus riasztás, ha a gép nincs üzemkész.

4. ábra, ez a gép porvédővel van ellátva

Műszaki paraméter

---

Termelési kapacitás	80-120bottles / perc
Használt palackok	2-30 ml-es palackok
Töltő fúvóka	2 fúvóka
Töltési pontosság	± 1%
Nyomja meg a fúvókákat	2 fúvóka
A felső határérték	Legalább 99% (a dugó megfelelő beállításától függően)
Sebesség ellenőrzés	frekvenciaszabályozás
Palack mérete	Több mint 10 mm
Az áramellátás	380 V 50Hz
Erő	2kW
Levegőellátás	0,3 ~ 04kfg / cm2
Gázfogyasztás	10 ~ 15m3 / h
Befoglaló méretek	3000 × 1300 × 1700mm

Fő konfiguráció

---

Mesa, az oldalsó lapok körül kiváló minőségű 304 rozsdamentes acélból vagy más FDA jóváhagyással rendelkezik az anyaggyártáshoz, és anyagainak érintkező alkatrészei a 316 Lquality rozsdamentes acélhoz

Töltő fúvóka anyag	SUS 316L rozsdamentes acél
Töltési típus	Perisztaltikus szivattyú
CAM indexelés	Shandong zhucheng
Az inverter	Japán mitsubishi
PLC	Siemens
Érintőkijelző	Siemens
Fő motor	ABB
alacsony feszültségű készülékek	Schneider
Szervómotor	Tajvan TECO
